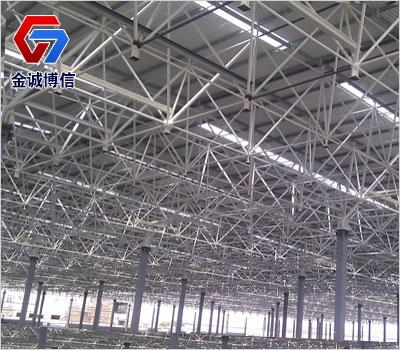

新疆网架钢构根据外形可分为平板网架和曲面网架。通常情况下,平板网架称为网架;曲面网架称为网壳。网壳结构是曲面型的网格结构,兼有杆系结构和薄壳结构的特性,受力合理,覆盖跨度大,是一种颇受国内外关注、半个世纪以来发展*快、有着广阔发展前景的空间结构。网壳结构具有优美的建筑造型,无论是建筑平面、外形和形体都能给设计师以充分的创作自由。建筑平面上,可以适应多种形状,如圆形、矩形、多边形、三角形、扇形以及各种不规则的平面;建筑外观方面,可以形成多种曲面,如球面、椭圆面、旋转抛物面屋面,建筑的各种形体可通过曲面的切割和组合得到;结构上,网壳受力合理,可以实现较大的跨度,由于网壳曲面的多样化,结构设计人员可以通过精心的曲面设计使网壳受力均匀;施工上采用较小的构件在工厂预制,实现工业化生产,现场安装简便快速,不需要大型设备,综合技术经济指标较好。本部分仅介绍平板网架和网壳结构。
网架、网壳结构为一种空间杆系结构,具有三维受力特点,能承受各方向的作用,并且网架结构一般为高次超静定结构,倘若一杆局部失效,超静定次数仅减少一次,内力可重新调整和分布,整个结构一般并不失效,具有较高的*储备。
网架、网壳结构中的杆件,既为受力杆件,又互为支撑杆件,协同工作,整体性和稳定性好,空间刚度大,能有效承受非对称荷载、集中荷载和动荷载的作用,具有较好的抗震性能。
在节点荷载作用下,各杆件主要承受轴向的拉力和压力,能充分发挥材料的强度,节省钢材。
平板网架与网壳相比,它是一种无水平推力或拉力的空间结构,支座构造较为简单,一般简支支座即可,便于下部支承结构处理,而网壳结构由于其结构型式,受力更趋于合理,且可以实现更美观的建筑外形。
网壳结构的主要缺点在于:杆件和节点几何尺寸的偏差以及曲面的偏离对网壳的内力、整体稳定性和施工精度影响较大,给结构设计和施工带来了一定的困难。为减小网壳结构初始缺陷,对于杆件和节点的加工精度要求较高,加工难度大。此外,网壳的矢高很大时,增加了屋面面积和不必要的建筑内部空间,增加建筑材料和能源的消耗。这些问题在大跨度网壳中显得更加突出。
网架结构的优缺点
(1)结构组成灵活多样但又有高度的规律性,便于采用,并可适应各种建筑方面的要求。网架结构的成虽有一二十种之多,但每一种都十分规则,其布置极易掌握,这就大大方便了设计工作者。网架高度内的空间可以用以设置管道等设施。网架结构外露或部分外露,因其几何图形的规则,可以丰富建筑效果。网架结构亦可适应各种支承条件和各种建筑平面形状,能够满足公共建筑和工业厂房的要求,因此乐于为设计工作者所采用

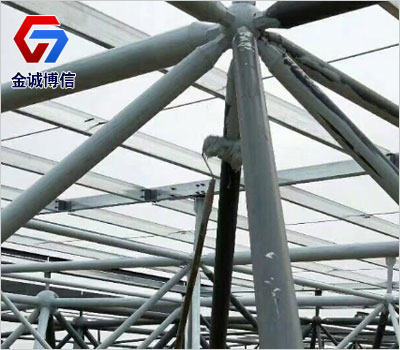

(2)节点连接简便可靠。近年来网架节点及其部件已逐步做到定型化、工厂化和商品化不仅简化了节点连接的制作与安装,而且保证了节点的受力性能,质量可靠。这对进步推动网架结构的应用起了积极作用。
(3)分析计算成熟已采用计算机辅助设计。网架结构的杆件一般均为钢杆件,主要受轴心力作用,对于这种杆件的设计在理论十分成熟;对于这种结构体系的分析计算,由于计算结构力学的发展,也已十分可靠因此我国目前已有多种计算网架通用程序和计算机辅助设计软件,并大大缩短了设计周期。
(4)加工制作机械化程度高,并已全部工厂化。网架结构的杆件和节点比较单一而且定型化,因此都可在工厂中成批生产,并采用机械加工。这样既保证了加工质量又编短了制作时间,明显优越于其他类型空间结构的加工制作。
(5)用料经济,能用较少的材料跨越较大的跨度。网架结构是一种三向受力的结构体空间交汇的杆件互为支撑,将受力杆件与支撑系统有机地结合起来,杆件又主要承受轴力作用,因而用料经济,刚度较大,适宜于跨度较大的情况。

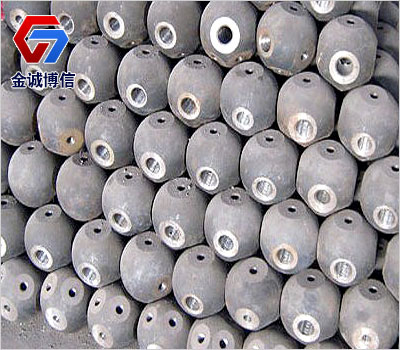

(6)适应建筑工业化商品化的要求,目前我国已编制有适用范围较广的焊接空心球节点和嫘栓球节点网架结构的定型设计,并有*工厂生产。因此,可根据需要直接选购。
